Klakson mobil menjadi salah satu komponen penting untuk memberikan tanda saat berkendara, seperti memberi peringatan atau meminta jalan. Namun, tidak sedikit pemilik kendaraan mengalami masalah seperti suara klakson kecil atau tidak bekerja maksimal.
Salah satu solusi yang sering digunakan adalah memasang relay tambahan. Memahami cara pasang relay klakson mobil dengan benar dapat membantu suplai arus listrik menjadi lebih stabil sehingga klakson bekerja lebih optimal.
Relay klakson berfungsi sebagai pengatur aliran listrik dari aki menuju klakson tanpa membebani saklar bawaan mobil secara langsung. Komponen ini banyak digunakan terutama pada mobil dengan klakson aftermarket yang membutuhkan daya lebih besar.
Baca juga: KLAKSON MOBIL TIDAK BUNYI? CEK 6 PENYEBAB DAN CARA MENGATASINYA
Apa Fungsi Relay Klakson Mobil?
Relay merupakan salah satu komponen elektrik yang bekerja seperti saklar otomatis. Pada sistem klakson, relay bertugas menghubungkan dan memutuskan arus listrik dengan bantuan mekanisme elektromagnetik.
Tanpa relay, arus listrik besar untuk mengaktifkan klakson akan melewati saklar klakson bawaan. Jika digunakan dalam waktu lama, kondisi tersebut dapat membuat saklar lebih cepat aus karena menerima beban arus yang cukup tinggi.
Beberapa fungsi relay klakson mobil antara lain:
Membantu menyalurkan arus listrik langsung dari aki menuju klakson.
Mengurangi beban pada saklar klakson bawaan mobil.
Membuat suara klakson lebih lantang karena suplai listrik lebih stabil.
Melindungi rangkaian listrik dari beban berlebih.
Mendukung aplikasi klakson aftermarket dengan kebutuhan daya lebih besar.
Pada dasarnya, penggunaan relay bukan hanya untuk meningkatkan suara klakson, tetapi juga menjaga keamanan rangkaian listrik kendaraan.
Perbedaan Klakson Tanpa Relay dan Menggunakan Relay
Pada sistem klakson standar tanpa relay, arus listrik dari aki akan melewati saklar sebelum sampai ke klakson. Jalur tersebut cukup sederhana, tetapi dapat memberikan beban lebih besar pada saklar ketika menggunakan klakson dengan daya tinggi.
Sementara itu, penggunaan relay membuat jalur arus listrik menjadi lebih efisien. Saklar hanya bertugas memberikan sinyal kecil untuk mengaktifkan relay, sedangkan kebutuhan arus besar langsung dialirkan melalui kabel relay dari aki menuju klakson.
Hal ini membuat koneksi listrik lebih aman dan membantu menjaga performa klakson tetap maksimal.
Komponen dan Alat yang Dibutuhkan untuk Pemasangan Relay'
Sebelum melakukan pemasangan relay, pastikan seluruh alat dan komponen sudah tersedia. Persiapan yang baik akan membantu proses instalasi berjalan lebih aman dan rapi.
Beberapa alat relay dan komponen yang dibutuhkan antara lain:
Relay otomotif 4 kaki atau sesuai kebutuhan klakson.
Soket relay untuk menjaga koneksi kabel lebih aman.
Kabel relay dengan ukuran yang sesuai dengan kebutuhan arus listrik.
Fuse box atau sekering sebagai pengaman rangkaian.
Terminal konektor kabel.
Ring terminal untuk sambungan ke aki.
Kabel serabut dengan kualitas baik.
Isolasi atau pelindung kabel.
Selain itu, pastikan kondisi aki dan sistem kelistrikan mobil dalam keadaan baik sebelum melakukan pemasangan. Aki yang lemah dapat menyebabkan reaksi klakson tidak maksimal meskipun relay sudah terpasang.

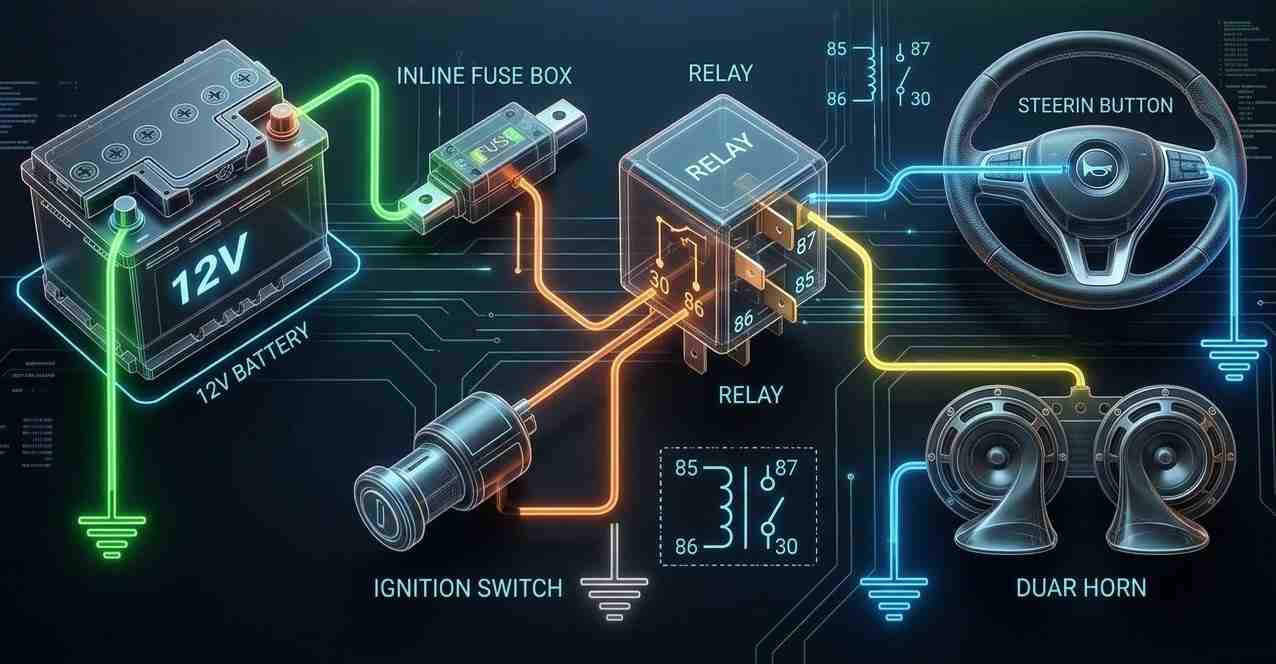

Cara Pasang Relay Klakson Mobil dengan Urutan Kabel yang Benar
Salah satu hal terpenting dalam pemasangan relay adalah memahami fungsi setiap terminal. Umumnya relay klakson memiliki empat kaki dengan kode angka 30, 85, 86, dan 87.
Setiap terminal memiliki fungsi berbeda dalam rangkaian listrik:
Terminal 30: jalur masuk arus positif langsung dari aki.
Terminal 87: jalur keluar arus menuju klakson.
Terminal 85 dan 86: jalur pengaktif kumparan relay dari saklar atau ground.
Kesalahan saat menyambungkan kabel dapat membuat relay tidak bekerja atau bahkan menyebabkan gangguan pada sistem kelistrikan mobil.
Langkah Pemasangan Relay Klakson Sistem Positif
Pada sistem positif, pemasangan relay dilakukan dengan menghubungkan salah satu terminal relay ke sumber arus positif dan bagian lainnya menuju klakson.
Berikut urutan pemasangannya:
Hubungkan terminal 30 relay ke kutub positif aki menggunakan kabel yang cukup tebal.
Sambungkan terminal 87 relay ke terminal positif klakson.
Hubungkan terminal 85 ke jalur saklar atau kabel kontrol klakson.
Sambungkan terminal 86 ke bagian ground atau bodi mobil.
Pastikan setiap sambungan kabel terpasang kuat dan tidak longgar. Koneksi listrik yang kurang baik dapat menyebabkan relay panas atau klakson tidak bekerja maksimal.
Langkah Pemasangan Relay Klakson Sistem Negatif
Pada sistem negatif, jalur pemasangan hampir sama dengan sistem positif. Perbedaannya terdapat pada koneksi terminal pengontrol relay.
Urutan pemasangannya:
Sambungkan terminal 30 relay ke terminal positif aki.
Hubungkan terminal 87 menuju terminal positif klakson.
Sambungkan terminal 85 dan 86 ke masing-masing jalur kabel klakson.
Pada sistem ini, posisi terminal 85 dan 86 biasanya dapat disesuaikan karena keduanya bekerja sebagai jalur pengaktif kumparan relay.
Kesalahan yang Sering Terjadi Saat Memasang Relay Klakson
Meskipun terlihat sederhana, pemasangan relay tetap membutuhkan ketelitian. Kesalahan kecil pada rangkaian listrik dapat menyebabkan masalah pada komponen lain.
Beberapa kesalahan yang sering terjadi yaitu:
1. Salah Menyambung Terminal Relay
Kesalahan membaca nomor kaki relay dapat membuat arus listrik mengalir tidak sesuai jalur. Akibatnya, relay tidak bekerja atau klakson tidak mendapatkan suplai listrik.
2. Menggunakan Kabel dengan Ukuran Tidak Sesuai
Kabel yang terlalu kecil dapat menyebabkan hambatan arus meningkat. Dalam kondisi tertentu, kabel bisa menjadi panas karena tidak mampu membawa beban listrik yang dibutuhkan.
3. Tidak Menggunakan Fuse
Fuse berfungsi sebagai pengaman ketika terjadi arus berlebih. Tanpa fuse, risiko kerusakan pada rangkaian listrik akan lebih besar.
4. Menyambung Kabel Secara Sembarangan
Proses menyambung kabel harus dilakukan dengan konektor yang tepat. Hindari sambungan terbuka yang mudah terkena air karena dapat menyebabkan korsleting.
Cara Merawat Relay dan Sistem Klakson Mobil
Relay termasuk komponen yang cukup awet jika pemasangannya benar. Namun, perawatan tetap diperlukan agar sistem klakson selalu bekerja dengan baik.
Beberapa tips yang dapat dilakukan:
Periksa kondisi kabel secara berkala.
Pastikan area relay tidak terkena air atau kelembapan tinggi.
Bersihkan terminal aki agar suplai arus tetap stabil.
Gunakan relay berkualitas untuk modifikasi klakson.
Segera lakukan pengecekan jika suara klakson mulai melemah.
Perawatan sederhana dapat membantu menjaga performa komponen elektrik seperti relay, kabel, dan klakson mobil.
